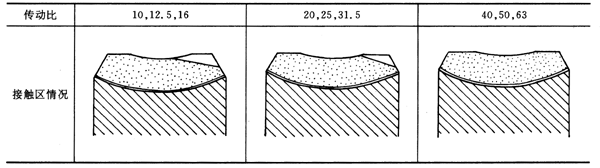

接觸斑點的大小
| 精度等級 | 項目 | 中心距a（mm） | ||
| 80～160 | ＞160～315 | ＞315～630 | ||
| 7 | 蝸輪齒面接觸斑點 | 按高度不小于70％ 按寬度不小于70％ | ||
| 蝸桿齒面接觸斑點 | 按長度不小于70％ 接觸部位偏向入口 | |||
| 8 | 蝸輪齒面接觸斑點 | 按高度不小于60％ 按寬度不小于60％ | ||
| 蝸桿齒面接觸斑點 | 按長度不小于60％ 接觸部位偏向入口 | |||
接觸斑點的大小 側隙jC和jb
| 側隙（μm） | 中心距a（mm） | ||
| 80～160 | ＞160～315 | ＞315～500 | |
| 中等側隙jC≤ | 220 | 380 | 530 |
| 較小保證側隙jb≤ | 55 | 95 | 130 |
軸承的軸向間隙
| 軸承內徑d1（mm） | 軸向間隙（μm） | |
| 蝸桿軸承 | 蝸輪軸承 | |
| 30 | 0 | — |
| ＞30～50 | 0 | 20～50 |
| ＞50～80 | 0 | 40～70 |
| ＞80～120 | 0 | 50～100 |
| ＞120～180 | 0 | 80～150 |
